Γεννήτρια σήματος παλμογράφου FNIRSI 1014D 2-σε-1

FNIRSI 1014D Γεννήτρια σήματος παλμογράφου 2-σε-1

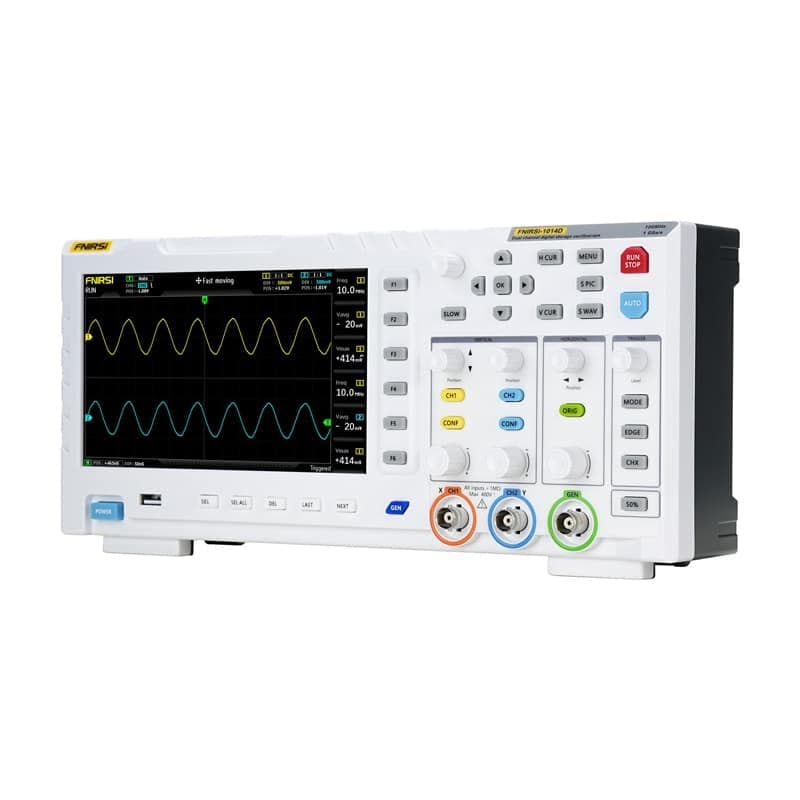

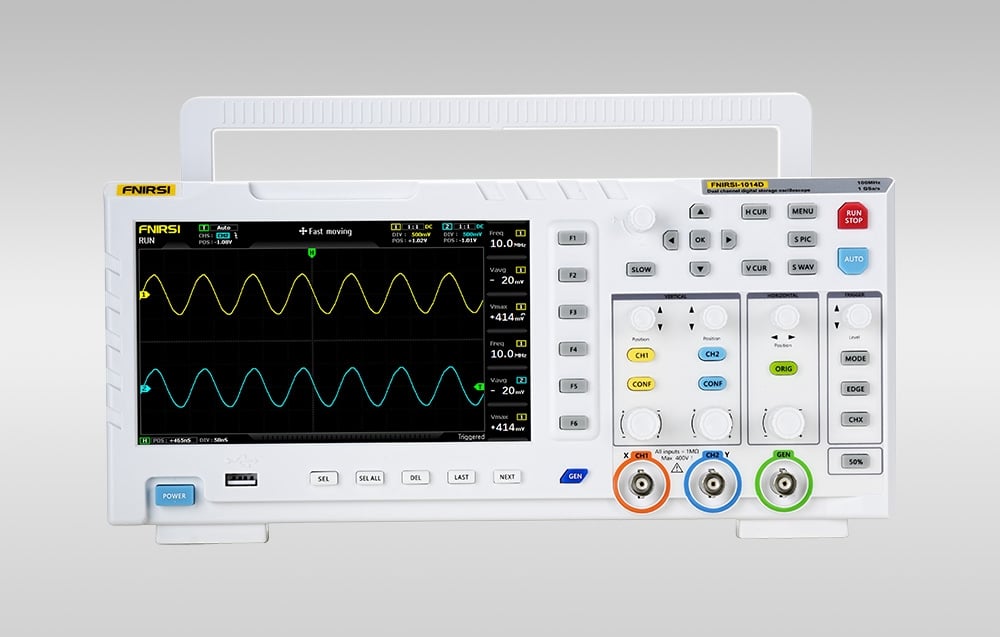

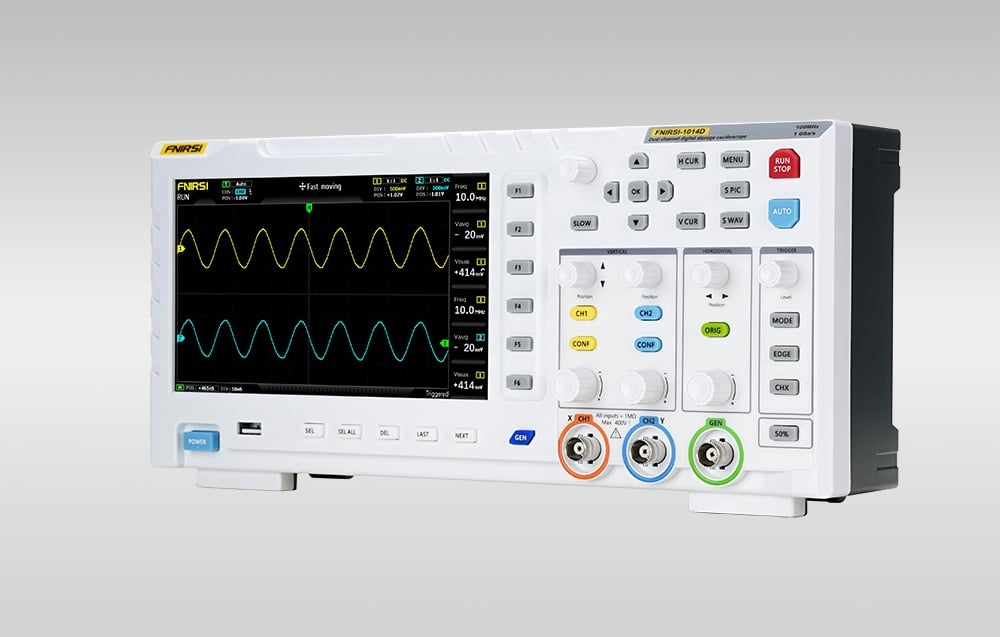

Ο FNIRSI 1014D είναι μια συμπαγής ψηφιακή μονάδα παλμογράφου, ιδανική για ηλεκτρονικές εφαρμογές, ερευνητικά τμήματα και εκπαιδευτικά προγράμματα, καθώς και για χομπίστες. Προσφέρει ταυτόχρονη ανάλυση και παραγωγή σήματος, διευρύνοντας τις δυνατότητες διάγνωσης κυκλωμάτων, δοκιμών πρωτοτύπων και εκπαίδευσης με κυματομορφές. Η συσκευή διαθέτει δύο κανάλια εισόδου με αντίσταση 1 MΩ και υποστηρίζει εύρος ζώνης 100 MHz με δειγματοληψία 1GSa/s. Η LCD οθόνη 7 ιντσών με ανάλυση 800×480 px διευκολύνει τη χρήση. Υποστηρίζει αυτόματη ανάλυση, FFT, λειτουργία X-Y και καταγραφή με δρομέα. Επιπλέον, διαθέτει εσωτερική μνήμη 1 GB που μπορεί να αποθηκεύσει έως 1.000 κυματομορφές και 1.000 στιγμιότυπα οθόνης, με εύκολη εξαγωγή δεδομένων σε υπολογιστή μέσω USB.

Γρήγορη ανάλυση σήματος

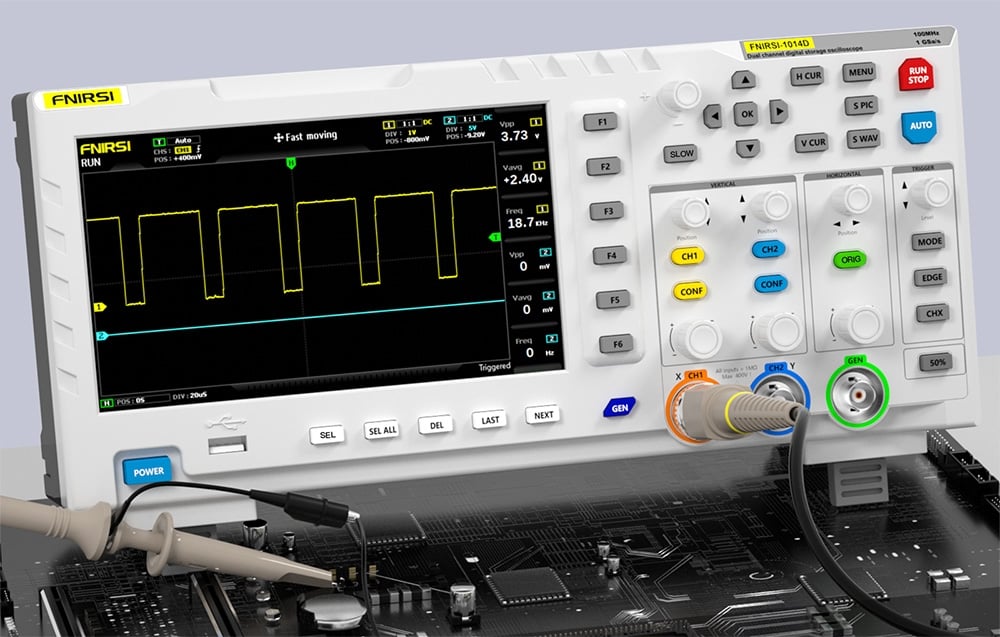

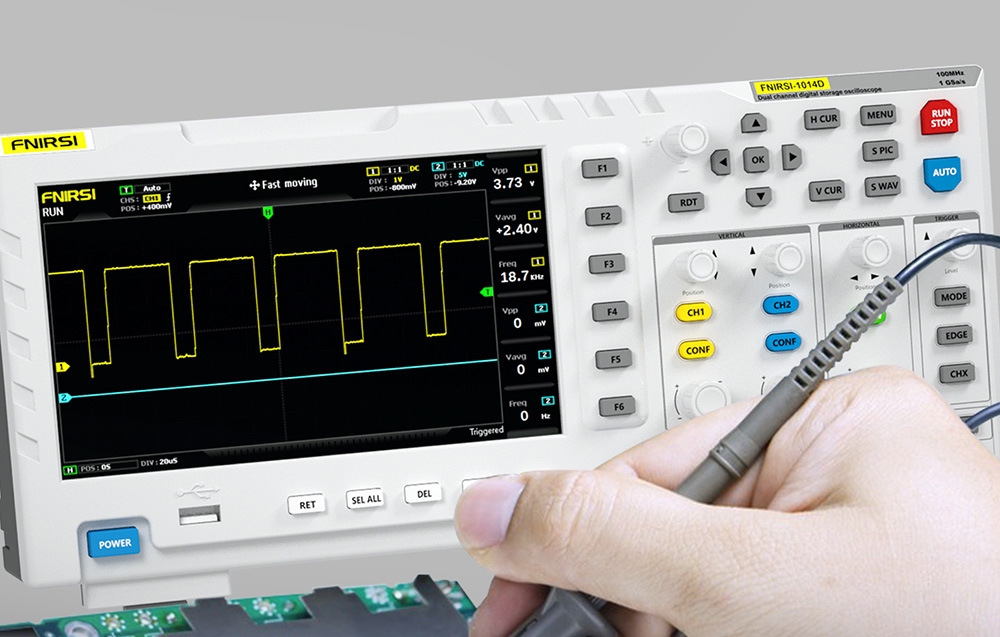

Ο υψηλός ρυθμός δειγματοληψίας 1GSa/s και το εύρος ζώνης 100 MHz επιτρέπουν λεπτομερή ανάλυση αναλογικών και ψηφιακών σημάτων, καθιστώντας δυνατή την καταγραφή ακόμη και βραχυπρόθεσμων ανωμαλιών στην κυματομορφή. Οι λειτουργίες σκανδαλισμού περιλαμβάνουν Auto, Single και Normal, επιτρέποντας την καταγραφή τόσο παλμών παρεμβολής όσο και κανονικών αναλογικών σημάτων, όπως οι ημιτονοειδείς κύματα.

Ενσωματωμένη γεννήτρια DDS

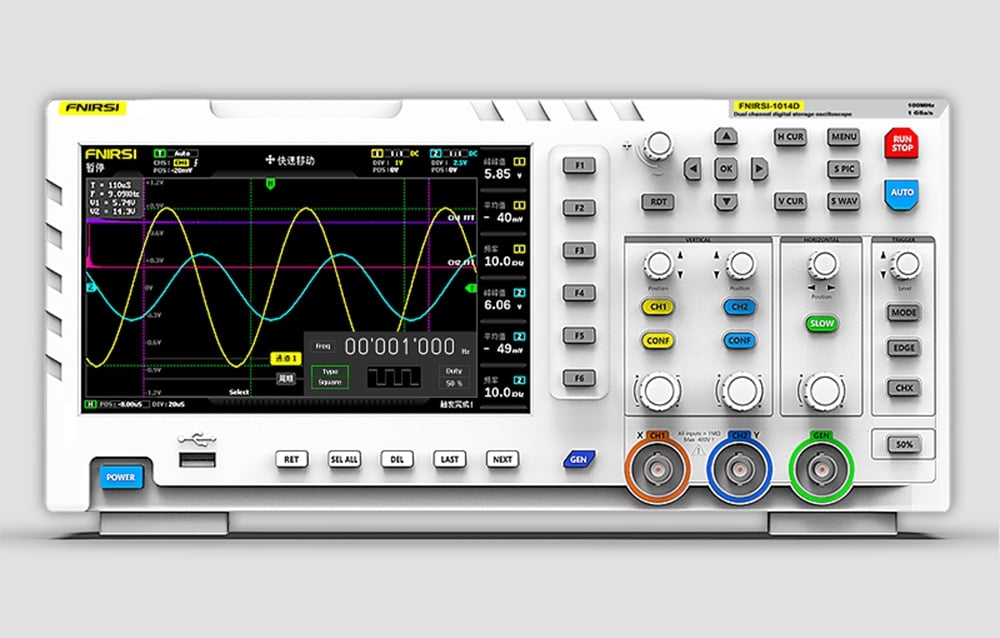

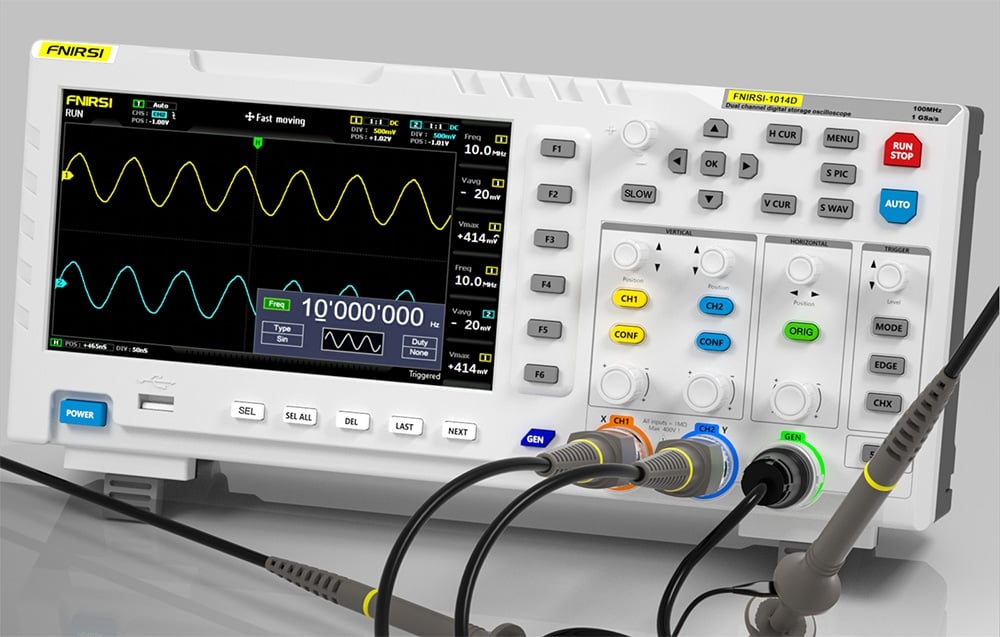

Η ενσωματωμένη γεννήτρια DDS υποστηρίζει 14 τυπικές κυματομορφές (συμπεριλαμβανομένων των ημιτόνων, ορθογωνίων, πριονωτών και τριγώνων), με ακριβή ρύθμιση συχνότητας σε βήματα του 1 Hz. Αυτή η λύση επιτρέπει τη δημιουργία σημάτων με ακριβείς παραμέτρους για δοκιμές και προσομοιώσεις. Το εύρος εξόδου φτάνει έως τα 10 MHz (για ημιτονοειδές κύμα), επιτρέποντας τη δοκιμή ενός μεγάλου εύρους ηλεκτρονικών κυκλωμάτων.

Λειτουργία σύλληψης κυματομορφής

Η λειτουργία "σύλληψη εξόδου" σας επιτρέπει να αποθηκεύσετε μέρος ή ολόκληρη την πραγματική κυματομορφή από τον παλμογράφο ως σήμα εξόδου της γεννήτριας. Η δυνατότητα αποθήκευσης έως 1.000 προσαρμοσμένων σημάτων προσφέρει μεγαλύτερη ευελιξία στις δοκιμές και την ανάλυση. Αυτή η δομή διακρίνει την FNIRSI 1014D από κλασικές γεννήτριες που στηρίζονται μόνο στη χειροκίνητη ρύθμιση του σήματος.

Προστασία από υπέρταση

Μια ενσωματωμένη μονάδα προστασίας επιτρέπει στη συσκευή να μετράει ασφαλώς σήματα έως 400V (με αισθητήρα x10), μειώνοντας τον κίνδυνο ζημιάς κατά τη διάρκεια μετρήσεων σε κυκλώματα που τροφοδοτούνται από το ηλεκτρικό δίκτυο. Η λειτουργία προστασίας ενεργοποιείται αυτόματα, διασφαλίζοντας ότι η τυχαία χρήση του αισθητήρα χωρίς ρύθμιση σε x10 δεν εγκυμονεί κινδύνους για τη συσκευή.

Οθόνη υψηλής αναγνωσιμότητας

Η έγχρωμη TFT οθόνη 7" με ανάλυση 800x480 pixel παρέχει σαφή απεικόνιση των κυματομορφών. Η αυτόματη λειτουργία και η διαισθητική διεπαφή επιτρέπουν γρήγορη πρόσβαση στις πληροφορίες του σήματος χωρίς τη ανάγκη χειροκίνητης ρύθμισης. Μέσω ενός έξυπνου αλγορίθμου ανίχνευσης, η συσκευή ρυθμίζει αυτόματα το επίπεδο σκανδαλισμού ακόμα και για πολύπλοκες κυματομορφές με διαφορετικές κλίσεις, εξοικονομώντας χρόνο και μειώνοντας την πιθανότητα σφαλμάτων ερμηνείας. Ο παλμογράφος μπορεί να αποθηκεύσει έως και 1.000 στιγμιότυπα οθόνης και 1.000 κυματομορφές στην εσωτερική μνήμη 1GB. Τα δεδομένα μπορούν να προβληθούν ως μικρογραφίες, διευκολύνοντας την γρήγορη αναγνώριση και επιλογή. Η διεπαφή επιτρέπει στους χρήστες να μεγεθύνουν, να διαγράψουν και να εξάγουν εγγραφές χωρίς να βγουν από τη λειτουργία επισκόπησης.

Λειτουργίες ανάλυσης σήματος

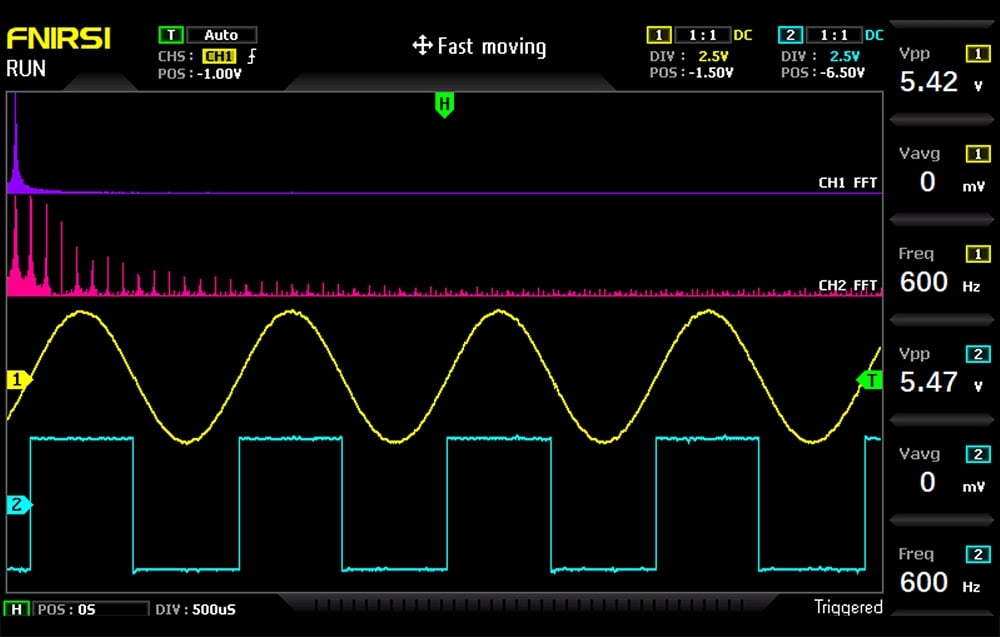

Η ενσωματωμένη λειτουργία FFT και η λειτουργία απεικόνισης X-Y επιτρέπουν την ανάλυση αρμονικών και τη σύγκριση πλάτων και μετατοπίσεων φάσης δύο σημάτων. Αυτές οι λειτουργίες είναι χρήσιμες για τη διάγνωση ηλεκτρονικών κυκλωμάτων. Αντίστοιχα, η λειτουργία μέτρησης με χειροκίνητο δρομέας επιτρέπει την ανάγνωση του μέγιστου και της συχνότητας χωρίς αναγκαία επαναϋπολογισμό της κλίμακας, ενισχύοντας την ακρίβεια της ανάλυσης και σε παραμορφωμένες κυματομορφές. Η συσκευή χρησιμοποιεί έναν ειδικό αλγόριθμο για τη σωστή αποκωδικοποίηση του σήματος του επιλογέα, αποφεύγοντας εσφαλμένες ενδείξεις λόγω οξείδωσης ή φθοράς του μηχανισμού. Ακόμα και σε περίπτωση βλάβης του κωδικοποιητή, ο παλμογράφος συνεχίζει να λειτουργεί σωστά.

Περιλαμβάνεται: - Ο παλμογράφος που χρησιμοποιείται για τη μέτρηση της ταχύτητας του παλμογράφου:

• FNIRSI 1014D 2 σε 1 παλμογράφος
• Ανιχνευτής 100 MHz x2
• Φορτιστής USB
• Εγχειρίδιο χρήσης
